EDシリーズ

安全リミットスイッチ

モデル：ED series

特徴:

• CE マークに対応する EN (TUV) 規格に準拠

• IEC /EN 60947-5-1 に準拠した NC (常時閉) 接点の確実な開離操作

• 二重絶縁によりアース端子が不要

(マーク付き)

• 幅広い標準動作温度範囲: -25° C ～ 80° C

• 安全アプリケーションに適したアクチュエータヘッドとレバーのフルレンジ

• IP 67 までの密閉性

• 幅広いスイッチバリエーション (スナップアクションおよびスローアクションベーシックスイッチ)

• 国際コンジットサイズ

ファイルのダウンロードお問い合わせに追加

説明

ED シリーズの安全リミットスイッチは EN 50047 に準拠しており、さまざまなサイズのプラスチックケース、スナップ動作の選択、2 つの接点構成によるスローブレーク/メイク、アクチュエータヘッドの選択など、さまざまなオプションを提供するように開発されています。
ED シリーズでは、取り付け前にヘッドを 90° ずつ回転させるオプションが用意されており、取り付けが簡単になります。高リミットスイッチは、ガードドア以外の用途、たとえば移動式機械ベッド、クレーンアーム、リフト、エレベーターなどにも使用できます。
これらのリミットスイッチの動作は、ガードまたはその他の移動物体のスライド動作によってプランジャーまたはレバーが偏向することによって実現されます。
安全アプリケーションでは、作動時にガードやその他の移動物体がスイッチを完全に通過せず、プランジャーまたはレバーが元の位置に戻ることが重要です。

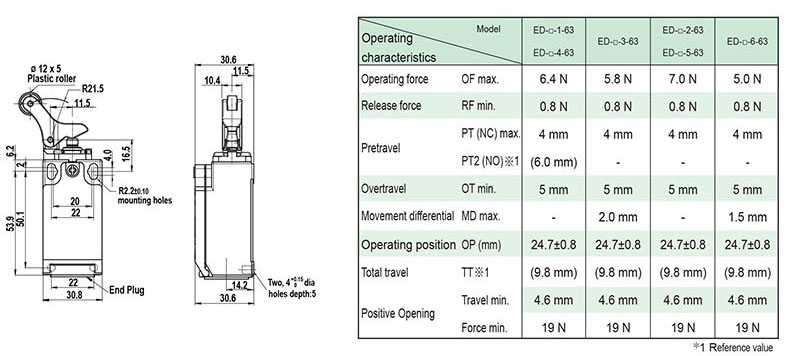

仕様
